高壓核相儀工作原理

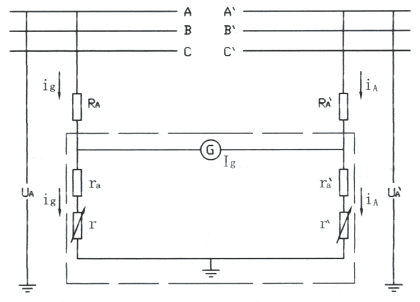

　　下圖中，RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表。

　　根據廣義交流電橋原理。當UA=UA′時，調節r和r′可使電橋平衡，即Xg=0，此時，被測兩端電端電壓幅度值和電位相同。

　　如果兩端電壓電位相同，而幅值不完全相等，調節r和r′仍能使電橋平衡。

　　只有當兩端相位不相同時，調節r和r′不能使電橋平衡即Ig=0。此時，被測兩端電壓不是相同位。
